حفاری چاههای عمیق نفت، گاز و آب بدون حضور یک سیال بهینه‌ساز، در همان متراژهای نخست با شکست روبه‌رو میشود. در عمق چند هزار متری زمین، حرارت فزاینده، فشارهای خردکننده لایه‌های رسوبی و تمایل طبیعی سازندهای خاکی به ریزش، مته فولادی را در چند دقیقه زمین‌گیر می‌کند. در مرکز این سامانه پیچیده، مادّه‌ای معدنی با نام بنتونیت حفاری قرار دارد؛ پودری از جنس کانی‌های رسی متورم‌شونده که کارشناسان نفت آن را «خون در رگ‌های دکل حفاری» می‌نامند. این ماده معدنی هنگام ترکیب با آب، ژلی سیال اما مستحکم می‌سازد که پایداری چاه را تضمین و مسیر نفوذ به لایه‌های هیدروکربوری را هموار می‌کند.
بخش بزرگی از هزینه‌های عملیاتی حفر هر متر سازند به عملکرد همین سیال پایه وابسته است. انتخاب گرید اشتباه یا استفاده از پودرهای رسوبی ناخالص سبب گیرکردن رشته حفاری، فرار گل به درون شکاف‌ها و وارد آمدن زیان‌های مالی سنگین به پروژه میشود. مجموعه صنعتی کارخانه تولید بنتونیت حفاری آروشا پودر با استخراج مستقیم از مرغوب‌ترین معادن کشور، این ماده استراتژیک را مطابق با بالاترین شاخص‌های مهندسی فرآوری و عرضه می‌نماید.
بنتونیت تنها یک پرکننده وزنی ساده نیست؛ بلکه کنترل‌کننده رفتارهای جریان سیال (رئولوژی) در دما و فشارهای بالا است. دست‌یابی به ضخامت بهینه کیک گل و مهار فیلتراسیون، مستلزم استفاده از بنتونیت فرآوری‌شده با ابعاد ریزدانه و ظرفیت تورم آزاد استاندارد است.
بنتونیت حفاری چیست و چرا شریان حیاتی چاههای نفت و گاز است؟
بنتونیت حفاری نوعی رس طبیعی دگرگون‌شده با ساختار بسیار ریزدانه است که بخش عمده آن از کانی «مونت‌موریلونیت» تشکیل میشود. این کانی از اتصال ورقه‌های میکروسکوپی بسیار نازک سیلیکات و آلومینیوم ساخته شده است. این ساختار لایه‌ای منحصربه‌فرد، جاذب پرقدرت آب است؛ به‌گونه‌ای که ذرات خشک بنتونیت پس از ورود به آب شیرین می‌توانند بین ۸ تا بیش از ۱۵ برابر حجم اولیه خود متورم شوند. این پدیده باعث میشود حتی درصد کمی از این خاک (حدود ۵ تا ۷ درصد وزنی)، آب خالص را به یک مایع ژله‌ای غلیظ و منسجم تبدیل کند.
ویژگی برجسته دیگری که این خاک را در حفاری بی‌رقیب ساخته، خاصیت «تیکسوتروپی» (روان‌شوندگی در اثر حرکت) است. عملکرد آن درست مانند عسل یا سس غلیظ است؛ زمانی که پمپ‌های فشار قوی دکل کار می‌کنند و سیال در چرخش است، گل حفاری کاملاً روان است تا مته بدون اصطکاک بچرخد. اما درست در لحظه‌ای که پمپ‌ها خاموش می‌شوند یا لوله‌ها برای تعمیر و تعویض مته متوقف می‌گردند، گل بلافاصله به ژلی محافظ تبدیل میشود تا خرده‌سنگ‌های کنده شده در قعر چاه ته‌نشین نشوند و لوله در گل مدفون نگردد.
چهار وظیفه حیاتی گل بنتونیت در عملیات حفاری دورانی
در حین گردش گل حفاری از دهانه پمپ‌ها به عمق چند کیلومتری و بازگشت آن از فضای حلقوی میان لوله و دیواره چاه، بنتونیت وظایف بنیادینی را بر عهده دارد که ایمنی سازه خاکی و مکانیکی را تضمین می‌کند:
۱. ساخت کیک گل نفوذناپذیر (Mud Cake) و جلوگیری از ریزش دیواره چاه
دیواره‌های چاه نفت از لایه‌های متخلخل ماسه‌سنگ، شیل و آهک عبور می‌کنند. آب آزاد موجود در گل حفاری مایل است به درون این خلل‌وفرج نفوذ کند که این پدیده باعث نم کشیدن لایه‌ها و فروریختن دیواره چاه میشود. ذرات بسیار ریز بنتونیت در اثر فشار ستون چاه، مانند آجرهای مینیاتوری روی هم چیده شده و لایه‌ای نازک، چسبنده و انعطاف‌پذیر به نام «کیک گل» ایجاد می‌کنند. این پوسته با بستن منافذ، جلوی هدررفت مایع حفاری را می‌گیرد و مانع از تخریب جداره چاه میشود.
۲. حمل خرده‌های حفاری و تعلیق ذرات سنگ‌تراشیده در توقف‌ها
مته حفاری به هنگام خرد کردن سنگ، هزاران کیلوگرم خرده‌سنگ (Cuttings) تولید می‌کند. اگر این تکه‌های سنگی به سطح زمین انتقال نیابند، در اطراف مته جمع شده و چرخش آن را متوقف می‌کنند. بنتونیت با ایجاد غلظت و گرانروی مناسب، این خرده‌ها را با سرعت بالا به سمت سرندهای تصفیه دکل هدایت می‌کند و در زمان خاموشی موقت پمپ، با تشکیل ساختار ژلی مانع از سقوط ناگهانی آن‌ها بر روی کله‌گی مته میشود.
۳. روان‌کاری لوله‌ها و خنک‌سازی دائم مته الماسه
اصطکاک شدید مته با سنگ‌های متراکم عمقی، حرارت را به بالای ۱۵۰ درجه سانتی‌گراد می‌رساند. غوطه‌ور بودن تجهیزات در دوغاب بنتونیت، گرما را جذب کرده و با جریان پیوسته به سطح زمین منتقل می‌نماید. علاوه بر این، لایه‌های چرب مونت‌موریلونیت اصطکاک میان لوله‌های چرخان حفاری و دیواره چاه را به حداقل رسانده و عمر مفید تجهیزات بسیار گران‌قیمت سرچاهی را چند برابر می‌کند.
کنترل فشار هیدرواستاتیک و جلوگیری از فوران مخزن
سیال حفاری حاوی بنتونیت ستونی از فشار یکنواخت در طول دهانه ایجاد می‌کند. این فشار هیدرواستاتیک مانع از ورود ناگهانی گازها یا نفت پرفشار لایه‌های تحتانی به درون لوله و وقوع فوران مخرب چاه میشود. مهندسان گل با اضافه کردن پودرهای سنگین‌کننده نظیر باریت به بستر ژلی بنتونیت، وزن دوغاب را به میزان دلخواه کالیبره می‌کنند.
پایداری در برابر تنش‌های برشی و تکرارپذیری پیوسته چرخه
پیوندهای الکترواستاتیکی بین صفحات باردار مونت‌موریلونیت به گونه‌ای است که بعد از ساعت‌ها چرخش و عبور متوالی از نازل‌های پرسرعت مته و تجهیزات شیکر، پیوستگی شبکه ژلی خود را از دست نمی‌دهد و تا انتهای عملیات پایداری رئولوژیکی را حفظ می‌نماید.
انواع بنتونیت در صنعت حفاری؛ مقایسه بنتونیت سدیمی و کلسیمی
تمامی خاک‌های رسی موجود در طبیعت رفتار مشابهی در برابر آب نشان نمی‌دهند. رفتار بنتونیت بستگی به این دارد که چه عنصری میان صفحات مونت‌موریلونیت به دام افتاده باشد. در طبیعت، دو گرید کلی وجود دارد: بنتونیت سدیمی (Sodium Bentonite) و بنتونیت کلسیمی (Calcium Bentonite). تفاوت عملکرد این دو نوع در دکل حفاری تفاوتی میان یک پروژه روان و پربازده با یک فاجعه عملیاتی است.
بنتونیت سدیمی طبیعی؛ استانداردی طلایی برای چاههای عمیق
در بنتونیت سدیمی طبیعی، یون‌های سدیم میان لایه‌ها مستقر شده‌اند. یون سدیم به دلیل بار الکتریکی ویژه و اندازه مولکولی خود، اجازه می‌دهد تعداد لایه‌های بی‌شماری از مولکول‌های آب به میان صفحات نفوذ کنند. در نتیجه، این خاک با ورود آب تا چندین برابر حجم خشک خود باد می‌کند، سوسپانسیونی پایدار می‌سازد و ضخامت کیک گل آن بسیار نازک و یکدست است. مرغوب‌ترین نمونههای جهانی این کانی متعلق به حوزه وایومینگ آمریکا و در ایران متعلق به معادن منطقه طبس و خراسان جنوبی است که کارخانجات آروشا پودر فرآوری آن را با دانه‌بندی دقیق مش ۲۰۰ انجام می‌دهند. به همین دلیل مهندسان در پروژه‌های نفت و گاز، همواره به دنبال خرید بنتونیت سدیمی با خلوص طبیعی بالا هستند.
بنتونیت کلسیمی فعالشده (اکتیو)؛ ویژگی‌ها و کارکردها
بنتونیت کلسیمی به طور طبیعی تورم ناچیزی دارد (تنها ۲ تا ۳ برابر)؛ زیرا پیوند دوظرفیتی کلسیم مانند قلاب‌های محکم صفحات را کنار هم نگه میدارد و اجازه ورود آب بیشتر را نمی‌دهد. در صنعت، با اضافه کردن نمک‌های قلیایی مثل کربنات سدیم (سودا اش)، طی یک فرآیند تبادل یونی کلسیم با سدیم جایگزین میشود که به این محصول «بنتونیت فعالشده» یا بنتونیت اکتیو می‌گویند. اگرچه این بنتونیت تورم پیدا می‌کند، اما در برابر حرارت بالا و املاح آب مقاومت کمتری دارد و برای چاههای عمیق نفتی مناسب نیست، هرچند در حفر چاههای ساختمانی، شمعکوبی و دیوارهای آببند انتخابی اقتصادی به شمار می‌رود.
| شاخص‌های فنی و عملکردی | بنتونیت سدیمی طبیعی آروشا پودر | بنتونیت کلسیمی فعالشده (اکتیو) | بنتونیت کلسیمی خام |
|---|---|---|---|
| ظرفیت تورم آزاد (Free Swell) | ۲۴ تا ۳۵ میلی‌لیتر بر ۲ گرم | ۱۵ تا ۲۲ میلی‌لیتر بر ۲ گرم | ۲ تا ۶ میلی‌لیتر بر ۲ گرم |
| راندمان ساخت گل (Barrel Yield) | ۹۰ تا ۱۰۰ بشکه در هر تن | ۶۰ تا ۷۵ بشکه در هر تن | کمتر از ۳۰ بشکه در هر تن |
| کیفیت کیک گل (Mud Cake) | بسیار نازک، تراکم بالا، نفوذناپذیر | ضخامت متوسط با تخلخل ناچیز | ضخیم، شکننده و پرمنفذ |
| میزان افت آب سیال (Filtrate Loss) | کمتر از ۱۵ میلی‌لیتر (مطابق API) | بین ۱۵ تا ۲۲ میلی‌لیتر | بیش از ۳۵ میلی‌لیتر (بسیار ضعیف) |
| پایداری حرارتی در اعماق زمین | پایدار تا دمای ۱۲۰ الی ۱۵۰ درجه | افت کارایی در دمای بالای ۹۰ درجه | فاقد کارایی در چاه گرم |
| کاربرد پیشنهادشده اصلی | چاههای نفت و گاز، حفاریهای جهتدار افقی | شمعکوبی ساختمان، چاههای سطحی، زهکشی | نامناسب برای صنعت حفاری |
چرا دانه‌بندی مش ۲۰۰ برای پودر بنتونیت حفاری الزامی است؟
سرعت واکنش پودر بنتونیت با آب، مستقیماً به مساحت سطح تماس ذرات بستگی دارد. اگر دانه‌بندی درشت باشد، ذرات در آب گلوله می‌شوند (پدیده چشم ماهی یا Fish-eye) و هیدراتاسیون ناقص می‌ماند. محصول میکرونیزه کارخانجات آروشا پودر با الک ۲۰۰ مش (ذرات ریزتر از ۷۵ میکرون) فرآوری میشود؛ به گونه‌ای که درصد عبوری از الک فراتر از ۹۶ درصد است. این ابعاد میکرومتری هیدراتاسیون را در کمترین زمان ممکن کامل کرده و مانع از تشکیل رسوب زبر در ته مخازن گل میشود. برای پروژه‌های تخصصی در غرب و شرق کشور، محصولات متنوعی از جمله بنتونیت طبس با دانه‌بندی استاندارد گزینهای مطمئن برای کاهش مصرف در هر شیفت کاری است.
سرعت باز شدن ژل و غلظت‌دهی یکنواخت در همزن‌های گل حفاری
همگنی مخلوط در مخزن گلمیکسر عامل تعیین‌کننده‌ای در نرخ پیشروی حفاری است. بنتونیت میکرونیزه مرغوب با چرخش پروانه‌های همزن در کمتر از ۲۰ دقیقه به حداکثر ویسکوزیته خود می‌رسد و سیالی با بافت ابریشمی و یکدست پدید می‌آورد.
کاهش سایش پمپ‌های پیستونی و شیرآلات دکل
وجود سیلیس آزاد و کوارتز با دانه‌بندی درشت در پودرهای غیر استاندارد، بوش پمپ‌های تریپلکس و نازل مته را سوراخ می‌کند. استفاده از بهترین بنتونیت معدنی با محتوای ماسه کمتر از ۲ درصد، اصطکاک ساینده را مهار کرده و استهلاک خط انتقال سیال را به شکل چشم‌گیری کاهش می‌دهد.
صحت عملکرد یک سیال حفاری در لایه‌های حساس زمین‌شناسی، بر پایه استانداردهای آزمایشگاهی سنجیده میشود . در پروژه‌های نفت، گاز و حفر گمانه‌های عمیق ژئوتکنیک، مهندسان گل حفاری کیفیت خاک خریداری‌شده را بر مبنای دو استاندارد معتبر بین‌المللی ارزیابی می‌کنند: استاندارد انجمن نفت آمریکا (API Spec 13A) و استاندارد انجمن شرکت‌های نفت اروپا (OCMA DFCP-4). شناخت تفاوت‌های این دو استاندارد و آگاهی از آنالیز عنصری خاک، مانع از خسارت‌های سنگین ناشی از فرار گل و گیر لوله‌ها میشود.
استانداردهای بین‌المللی بنتونیت حفاری؛ مقایسه دقیق API 13A و OCMA
برای تضمین کارایی در شرایط سخت اعماق زمین، خاک رس باید معیارهای سختی را در آزمایشگاه پاس کند . تفاوت عمده میان استانداردهای رایج، در میزان تمایل آن‌ها به رفتار روان‌روی سیال، کنترل افت آب و بازدهی حجمی در هر تن ماده خشک است . مجموعه‌های حفاری بر حسب فشار مخزن، حرارت سازند و بودجه اجرایی، یکی از این دو گرید را انتخاب می‌کنند .
استاندارد API 13A بخش ۹؛ ملاک حفاری چاههای عمیق نفت و گاز
انجمن نفت آمریکا سخت‌گیرانه‌ترین چارچوب‌ها را برای بنتونیت طبیعی بدون افزودنی‌های غیرمجاز تعیین کرده است . در بخش نهم این دستورالعمل، هدف ساختن گلی پایدار با کمترین میزان هدررفت آب و ایجاد کیک دیوارهای نازک است . مهم‌ترین شاخص‌های فنی این استاندارد شامل موارد زیر است:
۱. بازده بشکه (Barrel Yield)؛ معیار سنجش صرفه اقتصادی در مصرف پودر
بازده بشکه نشان می‌دهد که از یک تن پودر خشک بنتونیت، چند بشکه (معادل ۱۵۹ لیتر) گل حفاری با گرانروی ظاهری ۱۵ سانتی‌پویز به دست می‌آید . در استانداردهای پایه، این عدد حداقل ۳۰ بشکه در هر تن تعریف شده، اما بنتونیت سدیمی خالص فرآوری‌شده در کارخانجات آروشا پودر بازدهی معادل ۹۰ تا ۱۰۰ بشکه در هر تن ایجاد می‌کند. این بازدهی بالا حجم خرید، هزینه حمل‌ونقل و فضای انبارداری روی دکل را تا یک‌سوم کاهش می‌دهد.
۲. نسبت تنش تسلیم به گرانروی مومسان (نسبت YP به PV)
تنش تسلیم (Yield Point یا نقطه تسلیم) نشان‌دهنده توان گل در بالا کشیدن خرده‌های سنگین حفاری است . در سوی مقابل، گرانروی مومسان (Plastic Viscosity) مقاومت داخلی مایع در برابر جریان را مشخص می‌کند . در استاندارد API، نسبت تنش تسلیم به گرانروی مومسان باید حداکثر ۳ باشد . عددهای بالاتر از ۳ به این معناست که گل بیش‌ازحد غلیظ و ژله‌ای شده و فشار اضافی به پمپ‌های گل تحمیل می‌کند .
۳. آزمون فیلتراسیون API و مهار هدررفت آب
طی این آزمون، سیال به مدت ۳۰ دقیقه تحت فشار ۱۰۰ پوند بر اینچ مربع (psi) از صافی عبور داده میشود . حجم آب خارج‌شده طبق استاندارد API نباید بیشتر از ۱۵ میلی‌لیتر باشد . بنتونیت با کیفیت، آبی کمتر از ۱۳٫۵ میلی‌لیتر پس می‌دهد و لایه‌ای نفوذناپذیر بر روی صافی می‌سازد که نشانه تضمین ایمنی چاه است
استاندارد OCMA DFCP-4؛ تفاوت‌ها و مصارف مهندسی
استاندارد OCMA انعطاف بیشتری در نسبت تنش تسلیم به گرانروی دارد و در آزمونهای آزمایشگاهی میزان رطوبت مجاز را سخت‌گیرانه‌تر (حداکثر ۱۲ درصد به جای ۱۳ درصد API) تعیین می‌کند . این گرید برای لایه‌های خاکی متغیر و بخش‌های اولیه حفاری انتخابی کاربردی است و در بازارهای منطقه‌ای خاورمیانه تقاضای فراوانی دارد . شرکت‌های معتبر مصرف‌کننده با مراجعه به کارخانه فروش بنتونیت گل حفاری مشخصات فنی محمولهها را پیش از ارسال تطبیق می‌دهند.
| شاخص آزمون فیزیکی / رئولوژی | حد مجاز استاندارد API 13A بخش ۹ | حد مجاز استاندارد OCMA DFCP-4 | محصول تولیدی آروشا پودر |
|---|---|---|---|
| خوانش ویسکومتر در دور ۶۰۰ (Fann 600) | حداقل ۳۰ | حداقل ۳۰ | ۳۶ تا ۴۵ (بسیار مطلوب) |
| نسبت تنش تسلیم به گرانروی مومسان (YP / PV) | حداکثر ۳٫۰ | حداکثر ۳٫۰ تا ۵٫۰ | ۲٫۱ تا ۲٫۸ |
| حجم آب پس‌داده (API Filtrate Loss) | حداکثر ۱۵٫۰ میلی‌لیتر | حداکثر ۱۵٫۰ میلی‌لیتر | ۱۲٫۵ تا ۱۳٫۸ میلی‌لیتر |
| باقیمانده روی الک ۲۰۰ مش (ذرات بزرگ‌تر از ۷۵ میکرون) | حداکثر ۴٫۰ درصد وزنی | حداکثر ۴٫۰ درصد وزنی | کمتر از ۲٫۵ درصد |
| میزان رطوبت آزاد (Moisture Content) | حداکثر ۱۳٫۰ درصد | حداکثر ۱۲٫۰ درصد | ۷٫۵ تا ۹٫۰ درصد |
| بازده بشکه در آب شیرین (Yield) | حداقل ۳۰ بشکه / تن | حداقل ۳۰ بشکه / تن | ۹۲ تا ۹۸ بشکه / تن |
آنالیز شیمیایی XRF بنتونیت حفاری آروشا پودر در مقایسه با استانداردهای جهانی
آزمون فلورسانس پرتو ایکس (XRF) نوع و نسبت اکسیدهای تشکیل‌دهنده خاک را تعیین می‌کند . در جدول زیر، مقادیر آنالیز بنتونیت سدیمی آروشا پودر با نمونههای شاخص وایومینگ آمریکا مقایسه شده است :
| ترکیب اکسیدی معدنی | فرمول شیمیایی | بنتونیت آروشا پودر (درصد وزنی) | بنتونیت مرجع وایومینگ آمریکا | محدوده استاندارد مطلوب |
|---|---|---|---|---|
| سیلیس (دی اکسید سیلیسیم) | SiO2 | ۶۰٫۷۰ ٪ | ۶۰٫۳۴ ٪ | ۵۵ تا ۶۸ ٪ |
| آلومینا (اکسید آلومینیوم) | Al2O3 | ۱۵٫۳۰ ٪ | ۱۹٫۲۸ ٪ | ۱۴ تا ۲۰ ٪ |
| اکسید سدیم | Na2O | ۲٫۹۵ ٪ | ۲٫۳۴ ٪ | ۲٫۰ تا ۳٫۵ ٪ |
| اکسید کلسیم | CaO | ۰٫۸۵ ٪ | ۰٫۳۸ ٪ | کمتر از ۱٫۵ ٪ |
| اکسید منیزیم | MgO | ۲٫۴۰ ٪ | ۱٫۶۷ ٪ | ۱٫۵ تا ۴٫۰ ٪ |
| اکسید آهن کل | Fe2O3 | ۲٫۱۵ ٪ | ۳٫۴۸ ٪ | ۱٫۰ تا ۵٫۰ ٪ |
| کاهش وزن در اثر حرارت | L.O.I. | ۶٫۱۰ ٪ | ۴٫۳۷ ٪ | ۴ تا ۱۰ ٪ |
تحلیل اثر اکسیدها بر کارایی دوغاب چاه نفت
نسبت اکسید سدیم به اکسید کلسیم تعیین‌کننده سدیمی بودن ذاتی بنتونیت است . در بنتونیت آروشا پودر، این نسبت بالاتر از ۳٫۴ است که نشان می‌دهد لایه‌های رسی ظرفیت هیدراتاسیون بالایی دارند . همچنین پایین بودن اکسید کلسیم (کمتر از ۱ درصد) تضمین می‌کند که رس در برخورد با آب‌های سازندی دچار لخته‌شدن ناگهانی نمی‌شود برای پروژه‌های حفاری برون‌مرزی، مقادیر این برگه آنالیز شرایط احراز استانداردهای مناقصات بین‌المللی در حوزه صادرات بنتونیت را فراهم می‌سازد .
۶ آزمون میدانی کنترل کیفی گل بنتونیت در محل دکل
مهندسان گل مستقر در آزمایشگاه صحرایی دکل، در هر نوبت کاری کیفیت دوغاب را با ابزارهای تخصصی می‌سنجند :
۱. ویسکوزیته مارش با قیف مخصوص (Marsh Funnel Test)
مدت‌زمان خروج ۹۴۶ میلی‌لیتر (یک کوارت) گل از روزنه برنجی قیف بر حسب ثانیه اندازه‌گیری میشود . زمان خروج آب خالص ۲۶ ثانیه است ؛ در حالی که برای یک گل بنتونیت آماده به کار، این زمان بین ۴۰ تا ۵۵ ثانیه تنظیم میگردد .
۲. دستگاه ویسکومتر چرخشی فن (Fann Model 35)
این وسیله رفتار جریان مایع را در سرعت‌های دورانی مختلف (از ۳ تا ۶۰۰ دور در دقیقه) ثبت می‌کند . تفاوت قرائت دور ۶۰۰ و دور ۳۰۰ گرانروی مومسان را نشان می‌دهد و از روی آن میزان تنش تسلیم و قدرت تعلیق ژل در زمان‌های ۱۰ ثانیه و ۱۰ دقیقه به دقت محاسبه میشود .
۳. دستگاه فیلترپرس API برای شبیه‌سازی نفوذ دیواره
این مخزن با اعمال فشار گاز نیتروژن، عبور آب گل از روی کاغذ صافی استاندارد را اندازه می‌گیرد . پس از پایان آزمایش، تکنسین گل ضخامت کیک باقیمانده را با کولیس بررسی می‌کند؛ کیک گل استاندارد باید منعطف، یکنواخت و ضخامتی کمتر از ۱٫۵ میلی‌متر داشته باشد .
۴. ترازوی گل (Mud Balance) جهت کنترل چگالی سیال
وزن گل باید متناسب با عمق حفاری باشد تا تعادل فشار برقرار بماند. گل پایه بنتونیت بدون مواد سنگین‌کننده، وزنی بین ۸٫۶ تا ۹٫۲ پوند بر گالن (ppg) دارد. با افزودن پودر باریت میکرونیزه، این وزن بر حسب نیاز مخزن تا بیش از ۱۹ پوند بر گالن افزایش می‌یابد.
۵. کیت درصد ماسه (Sand Content Kit)
ذرات درشت ماسه‌ای و کوارتز با الک مخصوص جداسازی می‌شوند . اگر محتوای ماسه پودر بنتونیت بیش از حد مجاز باشد، قطعات متحرک درون چاه سابیده شده و نازل‌های مته مسدود می‌شوند . بنتونیت استاندارد شرکت آروشا پودر درصد ماسه‌ای بسیار پایین (کمتر از ۱ درصد) دارد.
۶. آزمون متیلن بلو (Methylene Blue Test – MBT)
این تست با استفاده از رنگ متیلن بلو، ظرفیت تبادل کاتیونی و میزان دقیق کانی خالص مونت‌موریلونیت فعال را در خاک تعیین می‌کند . بنتونیت‌های حفاری استاندارد نیازمند ظرفیت تبادل کاتیونی بین ۶۰ تا ۱۰۰ میلی‌اکی‌والان بر ۱۰۰ گرم خاک هستند .
فرمولاسیون گل پایه آب؛ ترتیب صحیح اضافه کردن مواد در گلمیکسر
ترتیب و روش همزدن مواد در بازدهی نهایی گل حفاری تعیین‌کننده است. افزودن اشتباه مواد پیش از باز شدن ذرات رس، مانع از هیدراتاسیون کامل بنتونیت میشود:
- آماده‌سازی آب و تنظیم سختی: ابتدا آب شیرین وارد مخزن شده و با افزودن مقداری سودا اش (کربنات سدیم)، یون‌های کلسیم رسوب داده می‌شوند و پ‌هاش (pH) در بازه ۸٫۵ تا ۹٫۵ تثبیت میگردد.
- تزریق آرام بنتونیت از طریق قیف ونتوری: پودر بنتونیت به تدریج اضافه میشود تا دانه‌ها کلوخه نشوند. دوغاب باید حداقل به مدت ۳۰ تا ۴۵ دقیقه با همزن پرسرعت بچرخد تا مولکول‌های آب کاملاً میان صفحات رس نفوذ کنند.
- افزودن پایدارکننده‌ها و پلیمرهای کمکی: در صورت نیاز به کنترل دقیقتر افت آب، پلیمرهایی مثل نشاسته اصلاح‌شده یا سلولز پلی‌آنیونی (PAC) وارد چرخه می‌شوند.
- وزن‌دهی با باریت: در آخرین مرحله، پودر باریت با مش مناسب جهت بالا بردن وزن مخصوص به گل اضافه میشود تا فشار هیدرواستاتیک تنظیم گردد.
رعایت این مراحل تضمین می‌کند که از هر کیسه بنتونیت بالاترین گرانروی و ضریب چسبندگی دریافت شود. برای ارزیابی هزینه‌ها و استعلام شرایط تحویل، بررسی لیست قیمت بنتونیت حفاری بر مبنای تناژ پروژه و نوع بسته‌بندی، نخستین گام در برنامه‌ریزی تدارکات دکل است.
کاربرد بنتونیت به چاههای نفت و گاز محدود نمی‌شود؛ ساختار ژلی و قدرت دیواره‌سازی این ماده معدنی، آن را به پایه‌ای ثابت در انواع حفاریهای صنعتی، پروژه‌های عمران شهری و حفر گمانه‌های ژئوتکنیک تبدیل کرده است. در هریک از این حوزه‌ها، شرایط لایه‌های زمین‌شناسی و هدف مهندسی تغییر می‌کند؛ بنابراین میزان مصرف پودر و نحوه اختلاط آن با سایر افزودنی‌ها نیازمند تنظیم دقیق است تا بیشترین پایداری دیواره با کمترین میزان مصرف به دست آید.
کاربردهای عملیاتی بنتونیت در انواع پروژه‌های حفاری و مهندسی خاک
ویژگی‌های مکانیکی بنتونیت در ایجاد فشار هیدرواستاتیک و ایزوله‌سازی سازند، راهکارهای مهندسی مؤثری را در چهار حوزه اصلی فراهم می‌سازد:
۱. حفاری جهتدار افقی (HDD) برای عبور خطوط لوله و کابل
در پروژه‌های عبور خطوط انتقال گاز، نفت، آب و فیبر نوری از زیر رودخانه‌ها، بزرگراه‌ها یا مناطق متراکم شهری بدون شکافتن سطح زمین، از روش حفاری افقی استفاده میشود. در این عملیات، فاصله افقی طولانی و امکان انباشت خرده‌های سنگ در کف کانال وجود دارد. بنتونیت با گرانروی بالا و بازدهی سریع، علاوه بر خنک‌کردن مته، اصطکاک میان لوله با بدنه خاکی را کمینه کرده و مانع از گیر افتادن لوله‌رانی میشود.
۲. اجرای شمع‌های درجاریز و دیوارهای آببند (Slurry Trench)
هنگام حفر کانال‌های عمیق جهت احداث پی‌های حجیم پل‌ها، سدها و سازه‌های بلندمرتبه شهری، خطر ریزش دیواره‌های خاکی سست پیش از بتن‌ریزی بسیار بالاست. تزریق دوغاب بنتونیت در طول حفاری حفره را پایدار نگه میدارد. در مرحله بتن‌ریزی، به دلیل چگالی بالاتر بتن نسبت به دوغاب بنتونیت، بتن از لوله ترمی به ته چاه هدایت شده و گل بنتونیت بدون آلوده کردن ساختار بتن، به سمت بالا حرکت کرده و جمع‌آوری میشود. برای اجرای پایدار پی‌های ساختمانی، تهیه محصول استاندارد از مراکز بنتونیت شمعکوبی و دیوارهای آببند مانع از افت‌های سازه‌ای میشود.
۳. حفر چاههای عمیق آب شرب و کشاورزی
حفاری ضربه‌ای یا روتاری در سفره‌های آب زیرزمینی با چالش نفوذ ماسه‌های ریزدانه و گل‌آلودگی روبه‌رو است. بنتونیت با ایجاد اندود موقت نفوذناپذیر، جریان آب‌های بالادست را مهار کرده و امکان نصب ایمن لوله‌های جدار و فیلترهای مشبک شنی را میسر می‌سازد. پس از تکمیل عملیات لوله‌گذاری، با عملیات پمپاژ و توسعه چاه، کیک گل شسته شده و سفره آبدهی با شفافیت کامل به بهره‌برداری می‌رسد.
۴. گمانه‌زنی اکتشافی معادن و مغزه‌گیری (Coring)
در اکتشافات زمین‌شناسی معدنی، دریافت نمونههای استوانه‌ای سالم از سنگ (مغزه) اهمیت حیاتی دارد. گل بنتونیت با کاهش سایش بر روی مته‌های سه‌کاج و سگمنت‌های الماسه، دست‌نخوردگی مغزه‌ها را حفظ کرده و اطلاعات ژئوتکنیکی لایه‌ها را بدون دست‌خوردگی در اختیار مهندسان قرار می‌دهد.
| بخش عملیاتی | گرید پیشنهادی | میزان مصرف در هر ۱۰۰ گالن آب | شاخص کلیدی مدنظر |
|---|---|---|---|
| چاههای سطحی نفت و گاز | بنتونیت سدیمی API 13A | ۲۰ تا ۴۰ پوند (۱۰ الی ۱۹ کیلوگرم) | کیک گل نازک و حفظ پایداری جدار |
| چاههای عمیق تولیدی نفت | بنتونیت سدیمی + پایدارکننده | ۱۰ تا ۲۵ پوند (به همراه پلیمر) | کنترل غلظت جامدات و افت آب حداقلی |
| حفاری افقی هدایت‌پذیر (HDD) | بنتونیت سوپرژل / بازدهی بالا | ۲۵ تا ۴۵ پوند (۱۲ الی ۲۱ کیلوگرم) | روان‌کاری قوی و خارج‌سازی سریع بار |
| شمعکوبی و ترانشه دوغابی | بنتونیت سدیمی یا اکتیو | ۳۰ تا ۵۰ پوند (۱۵ الی ۲۴ کیلوگرم) | مقاومت در برابر فشارهای جانبی خاک |
| اکتشافات معدنی و مغزه‌گیری | بنتونیت ریزدانه مش ۲۰۰ | ۱۵ تا ۲۵ پوند (۷ الی ۱۲ کیلوگرم) | سایش ناچیز بر روی مته‌های الماسه |
هم‌افزایی باریت و بنتونیت در گل حفاری؛ کنترل وزن و پایداری ژل
یکی از ابهامات متداول در میان پیمانکاران، اشتباه گرفتن نقش بنتونیت با پودر باریت در فرمولاسیون گل حفاری است. این دو پودر معدنی مکمل یکدیگرند؛ بنتونیت عامل ایجاد ساختار، غلظت و ژل است، در حالی که باریت صرفاً عامل وزن‌دهی و افزایش چگالی سیال به شمار می‌آید.
چرا بنتونیت به تنهایی برای مهار لایه‌های پرفشار نفت کافی نیست؟
چگالی ویژه بنتونیت در حدود ۲٫۵ تا ۲٫۶ گرم بر سانتی‌متر مکعب است. اگر بخواهیم صرفاً با افزودن بنتونیت وزن گل را برای مهار فشار مخازن عمیق بالا ببریم، حجم ذرات جامد در آب آن‌چنان بالا می‌رود که سیال به خمیری سفت و غیرقابل‌پمپاژ بدل میشود. در چنین شرایطی، پودر باریت با چگالی ویژه بالای ۴٫۲ وارد فرمول میشود تا بدون غلیظ‌کردن افراطی سیال، وزن مخصوص گل را تا ۲ برابر بالا ببرد.
مکانیزم تعلیق باریت با شبکه فضایی بنتونیت و مهار پدیده رسوب (Barite Sag)
ذرات باریت بسیار سنگین هستند و طبق قوانین فیزیک تمایل دارند سریعاً در آب سقوط کنند. بنتونیت هنگام باز شدن در آب، شبکه‌ای سه‌بعدی و منسجم از پیوندهای الکترواستاتیکی برقرار می‌کند. این داربست ژله‌ای، دانه‌های باریت را در فضای میان صفحات خود معلق نگه میدارد. اگر درصد یا کیفیت بنتونیت کم باشد، دانه‌های سنگین باریت در حین توقف جریان پمپ ته‌نشین شده (پدیده باریت سگ) و با افت ناگهانی چگالی در بالای ستون چاه، خطر فوران و گیر لوله ایجاد میشود. دسترسی مستقیم به انبار مرکزی کارخانجات فروش بنتونیت حفاری تعادل کیفی این مواد معدنی را تضمین می‌کند.
راهنمای عیب‌یابی میدانی مشکلات رایج گل بنتونیت در چاه
حین پیشروی مته در طبقات مختلف زمین، گل حفاری با شرایط متغیری روبه‌رو میشود. شناخت علائم اختلال و اقدامات اصلاحی فوری، مانع از تحمیل هزینه‌های سنگین خواب دکل میگردد:
۱. فرار و هرزروی گل به درون شکاف‌های سازند (Lost Circulation)
افت ناگهانی سطح گل در مخازن نشانه باز شدن شکاف یا ورود به لایه‌های پرمنفذ شنی است. در شکاف‌های ریز، بالا بردن غلظت بنتونیت و اضافه کردن مواد کنترل‌کننده هرزروی مانند پودر پوست گردو یا میکا مجاری را می‌بندد. در شکاف‌های درشت‌تر، تزریق دوغاب غلیظ بنتونیت با سیمان یا دوغاب‌های دیرگیر راه‌حل تثبیت چاه است.
۲. لخته‌شدن و توده‌شدن گل در برخورد با آب‌های نمکی و لایه‌های گچی
ورود یون‌های کلسیم ناشی از انیدریت یا نفوذ آب‌نمک با شوری بالاتر از ۷۵۰۰ میلی‌گرم در لیتر، بارهای الکتریکی لایه‌های بنتونیت را خنثی کرده و باعث لخته‌شدن ناگهانی (Flocculation)، افت شدید گرانروی و افزایش ضخامت کیک گل میشود. برای خنثی‌سازی، افزودن سودا اش، لیگنوسولفونات‌ها و در لایه‌های نمکی اشباع، استفاده از رس‌های پایدار مثل آتاپولگیت و سپیولیت ضرورت می‌یابد.
۳. خطر گیر مکانیکی و تفاضلی لوله‌های حفاری (Differential Sticking)
تشکیل کیک گل ضخیم و نفوذپذیر ناشی از بنتونیت نامرغوب در کنار اختلاف فشار درون چاه با فشار سازند، سبب چسبیدن رشته لوله‌ها به دیواره میشود. اصلاح فوری این وضعیت با کاهش ضخامت کیک گل از طریق افزودن بنتونیت مرغوب با الک ۲۰۰ مش و روان‌سازهای پایه سنتزی صورت می‌پذیرد.
تأثیر دماهای بالای اعماق زمین بر ژل بنتونیت
در عمق‌های بالای ۳۰۰۰ متر و دمای فراتر از ۱۲۰ تا ۱۵۰ درجه سانتی‌گراد، پیوندهای آبی بنتونیت سست میشود. انتخاب گریدهای استاندارد طبیعی استخراج‌شده از معادن غنی طبس و خراسان جنوبی که توسط کارخانجات تخصصی فرآوری می‌شوند، پایداری حرارتی را تا دمای ۱۵۰ درجه بدون افت رئولوژی حفظ می‌کند. بررسی ظرفیت‌های زنجیره تأمین در میان واحدهای صنعتی تولیدکننده پودر بنتونیت حفاری اطمینان‌بخش استمرار تأمین در پروژه‌های متوالی است.
مدیریت پدیده‌های ژل‌شدگی بیش‌ازحد در زمان توقف دکل
اگر مقاومت ژله‌ای ۱۰ دقیقه‌ای گل بیش از اندازه بالا برود، پمپ‌ها برای راه‌اندازی دوباره با مقاومت شدیدی مواجه می‌شوند. تنظیم نسبت تنش تسلیم به گرانروی مومسان در محدوده مجاز API، این فشار اولیه را کنترل کرده و ضربه هیدرولیکی به دیواره را خنثی می‌نماید.
راهنمای خرید مستقیم بنتونیت حفاری از کارخانه آروشا پودر و شرایط تحویل
حذف واسطه‌ها در تأمین مواد معدنی سنگین، افزون بر کاهش قطعی هزینه‌های تمام‌شده، اطمینان از اصالت گرید و یکدستی بار ارسالی را به همراه دارد. کارخانجات آروشا پودر به عنوان قطب صنعتی فرآوری مواد معدنی، امکان خرید مستقیم پودر بنتونیت حفاری استاندارد را در قالب قراردادهای کوتاه‌مدت پروژه‌ای و تأمین مداوم سالانه فراهم کرده است. کلیه محمولهها همراه با برگه آنالیز کیفی معتبر و نمونه شاهد ارائه می‌شوند تا تطابق کامل با استانداردهای درخواستی خریدار محرز گردد.
انواع بسته‌بندی صادراتی و مقاوم در برابر رطوبت محیطی
نفوذ ناچیز رطوبت در طول مسیر حمل زمینی یا دریایی می‌تواند هیدراتاسیون پیش‌رس ایجاد کرده و خاصیت غلظت‌دهی رس را تضعیف کند. از این رو، متناسب با تجهیزات بارگیری در پای دکل و شرایط آب‌وهوایی، سه قالب بسته‌بندی مهندسی ارائه میشود:

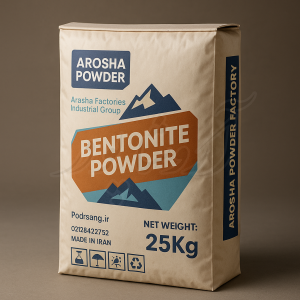

۱. کیسه‌های ۲۵ و ۳۰ کیلوگرمی دولایه ضد رطوبت
این کیسه‌ها از جنس پروپیلن بافته‌شده با لایه داخلی لمینت پلی‌اتیلن نفوذناپذیر تولید می‌شوند. ابعاد و وزن کیسه‌ها امکان جابه‌جایی دستی و تخلیه مستقیم در مخازن قیف ونتوری گلمیکسر را بدون نیاز به جرثقیل و با حداقل میزان تولید غبار فراهم می‌سازد.
۲. بیگ‌بگ و جامبوبگ‌های ۱ و ۱٫۵ تنی ۴ بند
برای پروژه‌های کلان، شمع‌کوبی‌های سنگین و صادرات فله‌ای، جامبوبگ‌های مقاوم مجهز به ۴ بند دوبل با ضریب ایمنی بالا به کار گرفته می‌شوند. لایه درونی نایلونی ضخیم از ورود رطوبت ممانعت می‌کند و دهانه خروجی قیف‌دار زیرین امکان تخلیه کنترل‌شده در سیلوها را در زمانی کوتاه مقدور می‌سازد. خریداران با ارزیابی گزینه‌های موجود در بخش خرید بنتونیت می‌توانند بر اساس ساختار بارگیری پروژه، چینش سفارش را تعیین کنند.
پالت‌بندی، استرچ‌پیچی حرارتی و تحویل لجستیکی
کیسه‌ها روی پالت‌های مستحکم چوبی یا پلاستیکی استاندارد چیدمان شده و توسط فیلم استرچ ضخیم ضد آب چندلایه شرینک حرارتی می‌شوند. تسمه‌کشی‌های فولادی یا پلی‌اتیلنی مانع از لغزش بار در تکان‌های جاده‌ای و دریایی میگردد. تحویل بار به تناسب تقاضا به صورت درب کارخانه (EXW)، تحویل در مرزهای خروجی تجاری، و فوب (FOB) بنادر خلیج فارس انجام می‌پذیرد.
ثبات کیفی و قابلیت ردیابی سری ساخت (Batch Number)
هر پارت بارگیری دارای شماره ثبت مشخص در سامانه کنترل کیفیت است. نمونههای شاهد آزمایشگاهی هر محموله تا ۶ ماه پس از تحویل در کارخانه نگهداری می‌شوند تا امکان آزمون مجدد و پیگیری فنی پارامترهای رئولوژیکی برای ناظران پروژه در هر زمان فراهم باشد.
چک‌لیست بازرسی و تحویل محموله بنتونیت حفاری در محل دکل
مهندسان گل و کارشناسان تدارکات هنگام ورود تریلی حامل بار به سایت عملیاتی، باید ۵ مرحله ارزیابی سریع زیر را برای راستی‌آزمایی محموله به اجرا درآورند:
- بررسی فیزیکی کیسه‌ها و پلمپ‌ها: سلامت کامل بسته‌بندی‌ها، نبود رطوبت، نداشتن پارگی و تطبیق نشان کارخانه و شماره بچ بر روی برچسب محموله.
- تست دانه‌بندی میدانی و لمس بافت پودر: لمس نمونه خشک بین دو انگشت؛ پودر میکرونیزه باید کاملاً نرم و فاقد هرگونه زبری یا ذرات درشت شنی باشد.
- آزمون تورم سریع صحرایی: ریختن ۲ گرم پودر در استوانه مدرج حاوی ۱۰۰ میلی‌لیتر آب؛ پودر بنتونیت مرغوب ظرف ۲ ساعت ژلی حجیم با حداقل حجم ۲۴ میلی‌لیتر ایجاد می‌نماید.
- کنترل رنگ و یکنواختی بستر: پودر مرغوب دارای طیف رنگی کرم روشن، شیری مایل به خاکستری یا سبز زیتونی روشن است. رگه‌های سیاه یا قهوه‌ای تیره نشان‌دهنده ناخالصی‌های شیل یا خاک‌های سطحی است. برای اطمینان از خلوص، شاخص‌های بنتونیت طبیعی فرآوری‌شده بررسی میشود.
- تطبیق برگه آنالیز و نتایج ویسکومتر: ثبت خوانش ویسکومتر فن در دور ۶۰۰ دور بر دقیقه پس از مخلوط شدن نمونه با آب شیرین که باید حداقل عدد ۳۰ را نشان دهد.
پرسش‌های متداول خریداران و مهندسان گل حفاری
تفاوت اصلی بنتونیت استاندارد API با OCMA چیست و کدام برای پروژه بهصرفهتر است؟
بنتونیت استاندارد API نسبت به OCMA دارای بازدهی بالاتر و شاخص‌های رئولوژی سخت‌گیرانه‌تری است. بازدهی بنتونیت API آروشا پودر فراتر از ۹۰ بشکه در هر تن است، در حالی که بنتونیت OCMA بازدهی در حدود ۶۰ تا ۷۵ بشکه ارائه می‌دهد. برای چاههای عمیق نفت و گاز گرید API به دلیل مصرف کمتر پودر اقتصادی‌تر است، اما در حفاریهای سطحی و ساختمانی گرید OCMA گزینهای با قیمت اولیه ارزان‌تر محسوب میشود.
آیا بنتونیت کلسیمی فعالشده برای حفاری نفت و گاز مناسب است؟
خیر؛ بنتونیت کلسیمی که با مواد قلیایی فعال شده است در دماهای بالای اعماق زمین و در حضور نمک‌های آب سازندی ناپایدار شده و به سرعت لخته میشود. برای چاههای نفت و گاز منحصراً باید از بنتونیت سدیمی طبیعی با درصد بالای مونت‌موریلونیت استفاده شود که استعلام قیمت بنتونیت سدیم تضمین‌کننده دوام شبکه ژلی در فشار چاه است.
میزان مصرف بنتونیت در هر ۱۰۰ گالن آب چقدر است؟
در حفر چاههای نفت و گاز سطحی، مقدار معمول بین ۲۰ تا ۴۰ پوند (۱۰ الی ۱۹ کیلوگرم) در هر ۱۰۰ گالن آب است. در عملیات حفاری جهتدار افقی (HDD) این مقدار بسته به نوع سازند به ۲۵ تا ۴۵ پوند می‌رسد و برای ساخت دیوارهای آببند و شمعکوبی، مصرف پودر بین ۳۰ تا ۵۰ پوند در هر ۱۰۰ گالن آب تنظیم میشود.
تفاوت عملکرد بنتونیت با پودر باریت در سیال حفاری چیست؟
بنتونیت عامل ژلسازی، افزایش گرانروی، روان‌کاری و ایجاد کیک گل نفوذناپذیر بر روی دیواره است، در حالی که باریت صرفاً یک عامل سنگین‌کننده به منظور افزایش وزن مخصوص گل بدون افزایش ویسکوزیته است. بنتونیت با شبکه ژلی خود، ذرات سنگین باریت را معلق نگه میدارد تا از رسوب آن‌ها در کف چاه جلوگیری شود.
حداقل تناژ سفارش و زمان بارگیری از کارخانه آروشا پودر چقدر است؟
حداقل تناژ سفارش برای مشتریان داخلی یک نیسان یا خاور (حدود ۲ تا ۵ تن) و برای ارسال‌های بین‌استانی و پروژه‌ای یک تریلی (۲۵ تن) است. بارگیری محموله‌های کیسه‌ای و جامبوبگ از انبار مرکزی کارخانه ظرف ۲۴ الی ۴۸ ساعت کاری پس از نهایی شدن پیش‌فاکتور انجام می‌پذیرد.
آیا امکان ارسال نمونه جهت تست آزمایشگاهی پیش از ثبت سفارش قطعی وجود دارد؟
بله؛ کارخانجات آروشا پودر نمونه شاهد آزمایشگاهی را در بسته‌های ۵ تا ۱۰ کیلوگرمی به همراه برگه کامل آنالیز عنصری XRF و نتایج آزمونهای رئولوژی به سراسر کشور ارسال می‌کند تا خریداران با اطمینان کامل از تطابق پودر با شرایط دکل اقدام به عقد قرارداد نمایند.
