بنتونیت مخصوص سدسازی نوعی بنتونیت سدیمی با کانی غالب مونتموریلونیت است که به‌خاطر ظرفیت تورم بالا و توان تشکیل لایه‌های بسیار کم‌نفوذ، یکی از اصلی‌ترین مصالح مهندسی در ساخت دیوارهای آببند زیر پی سدهای خاکی و خاکریز محسوب میشود. در این راهنمای جامع از آروشا پودر، بر پایه استانداردهای رسمی طراحی سد (از جمله USBR Design Standard No. 13 و راهنمای USACE) و تجربه اجرایی پروژه‌های واقعی مانند سد کرخه، بررسی می‌کنیم که بنتونیت دقیقاً چه نقشی در کنترل تراوش دارد، چه اعداد فنی برای آن گزارش شده و چه مشخصاتی باید هنگام خرید کنترل شود. اگر با گریدهای مختلف این ماده آشنا نیستید، صفحه بنتونیت و مشخصات بنتونیت حفاری API 13A نقطه شروع خوبی هستند و برای درک نقش بنتونیت در مخلوط‌های سیمانی، مقاله بنتونیت در بتن را ببینید.
۱. بنتونیت مخصوص سدسازی چیست و کجا به کار میرود؟
بنتونیت مخصوص سدسازی بنتونیتی سدیمی با شاخص تورم بالا (معمولاً حداقل ۲۴ میلیلیتر بر ۲ گرم طبق ASTM D5890) است که برای ساخت دیوارهای آببند ترانشه‌ای، مخلوط‌های خاک ـ بنتونیت و بتن پلاستیک در پی سدها به کار میرود. بر اساس راهنمای رسمی اداره احیای اراضی آمریکا (U.S. Bureau of Reclamation) و سپاه مهندسین ارتش آمریکا (USACE)، چهار کاربرد اصلی برای بنتونیت در پروژه‌های سدسازی تعریف میشود:
۱-۱. ساخت دیوار آببند زیر پی سد (Cutoff Wall)
مهم‌ترین و پرکاربردترین نقش بنتونیت در سدسازی، ایجاد یک مانع عمودی کم‌نفوذ در مسیر حرکت آب زیر سد است؛ به‌ویژه جایی که پی سد روی رسوبات آبرفتی نفوذپذیر (ماسه، شن و قلوه‌سنگ) قرار دارد. این دیوار با نام‌های Soil-Bentonite Cutoff Wall یا Slurry Trench Cutoff Wall شناخته میشود و در بزرگترین پروژه‌های دنیا — از جمله سد کرخه در ایران با حدود ۱۵۰ هزار مترمربع دیوار بتن پلاستیک — اجرا شده است.
۱-۲. پایدارسازی موقت ترانشه حفاری
هنگام حفاری ترانشه دیوار آببند در خاک‌های سست، دوغاب بنتونیتی با فشار هیدرواستاتیک خود از ریزش دیواره جلوگیری میکند. ذرات کلوئیدی بنتونیت روی دیواره ترانشه رسوب کرده و لایه‌ای متراکم و کم‌نفوذ به نام Filter Cake می‌سازند که هم پایداری حفاری را تأمین میکند و هم بخشی از سیستم نهایی آب‌بندی است.
۱-۳. تولید مخلوط‌های آببند مهندسی‌شده
بنتونیت با خاک، سیمان یا هر دو ترکیب میشود تا مخلوط‌هایی با خواص قابل تنظیم تولید شود: دیوار خاک ـ بنتونیت (SB) با نفوذپذیری بسیار پایین، دیوار سیمان ـ بنتونیت (CB) با مقاومت بیشتر، و بتن پلاستیک با تعادل بین نفوذپذیری، مقاومت و شکلپذیری. انتخاب ترکیب، تصمیمی کاملاً مهندسی است و به شرایط زمین و هدف پروژه بستگی دارد.
۱-۴. آب‌بندی گمانه‌ها و عملیات ترمیمی
طبق دستورالعمل کمیسیون تنظیم مقررات انرژی فدرال آمریکا (FERC)، گروت بنتونیتی با درصد جامدات ۲۰ تا ۳۰ درصد برای تکمیل و آب‌بندی گمانه‌های اکتشافی در بدنه و پی سدهای خاکی قابل قبول است. همچنین افزودن حدود ۳ درصد بنتونیت پودری به گروت سیمانی، قابلیت پمپاژ را بهبود و جمع‌شدگی و ترک‌خوردگی پس از گیرش را کاهش می‌دهد.
نکته کلیدی ایمنی: بنتونیت بهتنهایی تضمین‌کننده ایمنی سد نیست. کارایی نهایی به طرح ژئوتکنیک، زمین‌شناسی محل، شیمی آب، کیفیت اجرا، پیوستگی دیوار و پایش بلندمدت وابسته است. بنتونیت معمولاً «خودِ سد» نیست؛ بخشی از سامانه کنترل تراوش است.
۲. چرا بنتونیت برای مهندسی سد مناسب است؟ خواص کلیدی
چهار ویژگی بنتونیت سدیمی آن را برای سدسازی مناسب میکند: تورم ۳۰۰ تا ۱۰۰۰ درصدی در برابر آب، تشکیل لایه فیلترکیک کم‌نفوذ، رئولوژی مناسب دوغاب برای پایداری ترانشه، و قابلیت ترکیب با خاک و سیمان برای ساخت مخلوط‌هایی با خواص هدفمند. در ادامه هر ویژگی را با مبنای علمی آن بررسی می‌کنیم.
۲-۱. تورم و آبگیری — موتور اصلی آب‌بندی
بنتونیت سدیمی با جذب آب تا چند برابر حجم خشک خود متورم میشود و فضاهای خالی بین ذرات خاک را می‌پراند. این رفتار، پایه فیزیکی تمام کاربردهای آب‌بندی است. اما میزان تورم به ترکیب شیمیایی آب پروژه حساس است: پژوهش Jadda و Bag در مجله Engineering Geology (۲۰۲۰) نشان داد افزایش غلظت الکترولیت‌های محلول، فشار تورم و کارایی نفوذپذیری بنتونیت را تغییر می‌دهد. به همین دلیل، سازگاری بنتونیت با آب واقعی پروژه باید قبل از تأمین محموله آزمایش شود.
۲-۲. تشکیل لایه فیلترکیک (Filter Cake)
در تماس دوغاب بنتونیتی با دیواره خاکی ترانشه، بخشی از آب دوغاب وارد خاک میشود و ذرات ریز بنتونیت روی سطح دیواره تجمع می‌یابند. این لایه متراکم، انتقال فشار هیدرواستاتیکی دوغاب به دیواره را ممکن میکند و نفوذپذیری مؤثر دیواره را به شدت کاهش می‌دهد. استاندارد Bureau of Reclamation فیلترکیک را یکی از اجزای اصلی کنترل نفوذپذیری دیوارهای خاک ـ بنتونیت معرفی میکند.
۲-۳. رئولوژی دوغاب و نگهداری ذرات
دوغاب بنتونیتی آماده‌سازی‌شده، ویسکوزیته و مقاومت ژلی مناسبی برای نگه‌داشتن ذرات معلق و کنترل شرایط حفاری دارد. اما ویسکوزیته بالاتر همیشه بهتر نیست: افزایش بیش از حد چگالی یا استفاده از افزودنی‌های نامتناسب، جایگزینی دوغاب با مخلوط نهایی دیوار را دشوار میکند. مشخصات دوغاب باید دقیقاً مطابق طرح اختلاط و آزمایش‌های پروژه کنترل شود.
۲-۴. ساخت مخلوط‌هایی با خواص قابل تنظیم
مزیت منحصربه‌فرد بنتونیت این است که خروجی آن یک محصول ثابت نیست: با تغییر نسبت خاک، سیمان و آب می‌توان مخلوطی با نفوذپذیری بسیار پایین اما مقاومت محدود (SB)، یا مخلوطی سخت‌شونده با مقاومت بالاتر (CB) یا حتی بتنی شکل‌پذیر (بتن پلاستیک) ساخت. این انعطاف، بنتونیت را از یک «ماده خام» به یک «پلتفرم مهندسی» تبدیل میکند.
جمع‌بندی بخش: ارزش مهندسی بنتونیت در سدسازی از ترکیب چهار خاصیت تورم، فیلترکیک، رئولوژی دوغاب و انعطاف در طرح اختلاط ناشی میشود. هیچ ماده معدنی دیگری با این قیمت، این چهار نقش را هم‌زمان ایفا نمی‌کند.
۳. دیوار آببند خاک ـ بنتونیت: روش اجرای ترانشه دوغابی

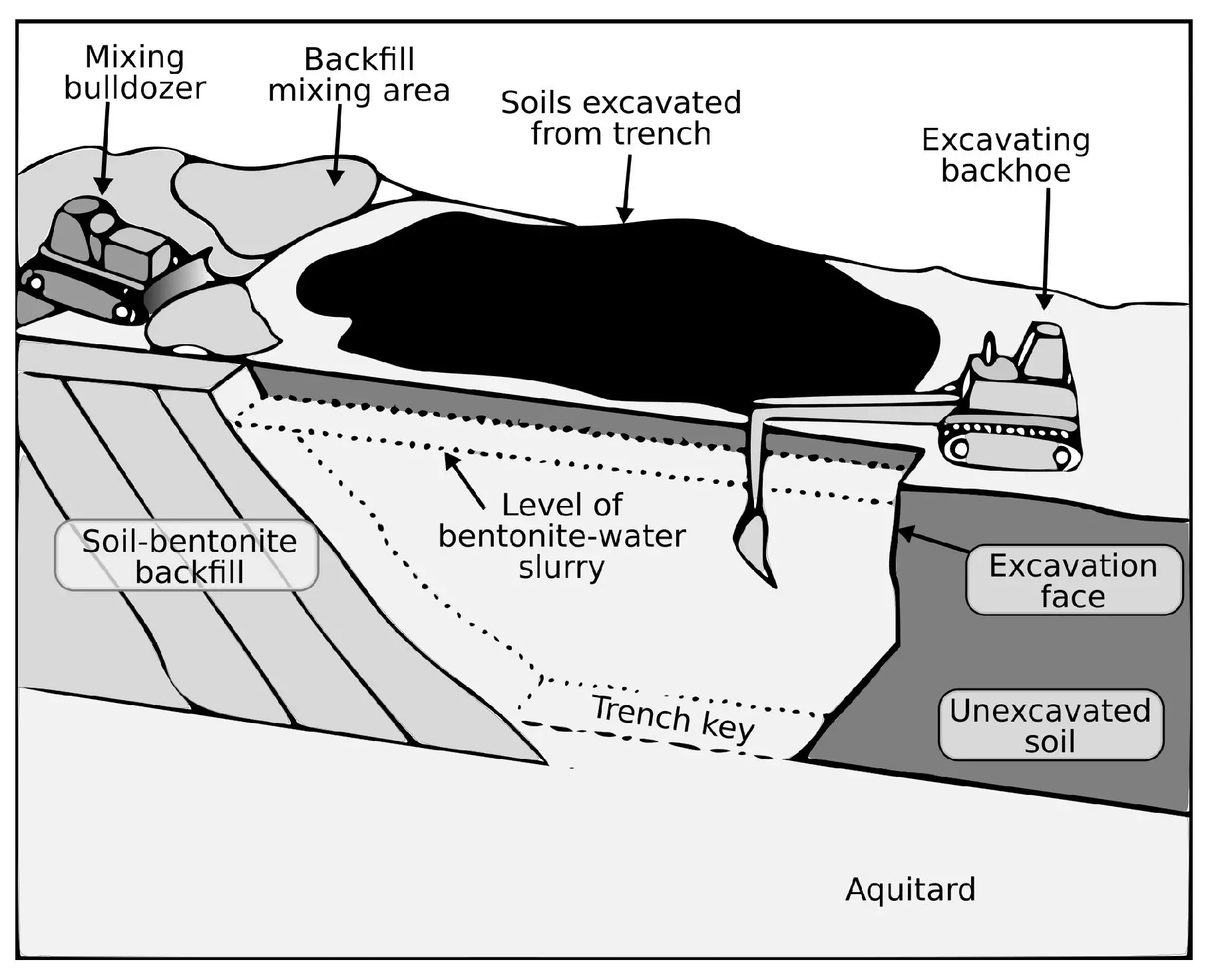

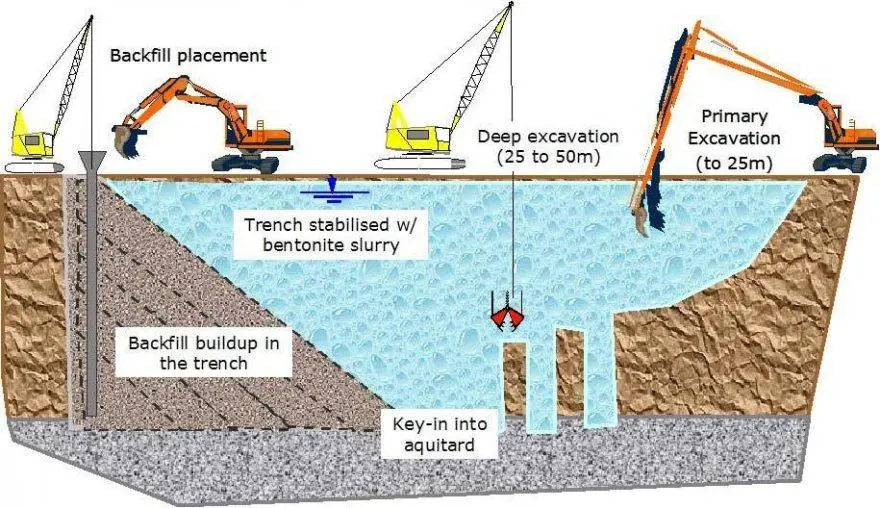

دیوار آببند خاک ـ بنتونیت (Soil-Bentonite Cutoff Wall) در پنج مرحله اجرا میشود: شناسایی زمین، تهیه دوغاب بنتونیت، حفاری ترانشه زیر پوشش دوغاب، تشکیل فیلترکیک، و جایگزینی دوغاب با مخلوط مهندسی‌شده خاک ـ بنتونیت. طبق راهنمای USBR، عرض معمول ترانشه در این روش ۲ تا ۵ فوت (حدود ۰٫۶ تا ۱٫۵ متر) است و دیوار معمولاً ۳ تا ۵ فوت داخل لایه نسبتاً نفوذناپذیر زیرین مهار میشود.
مراحل اجرای گام‌به‌گام

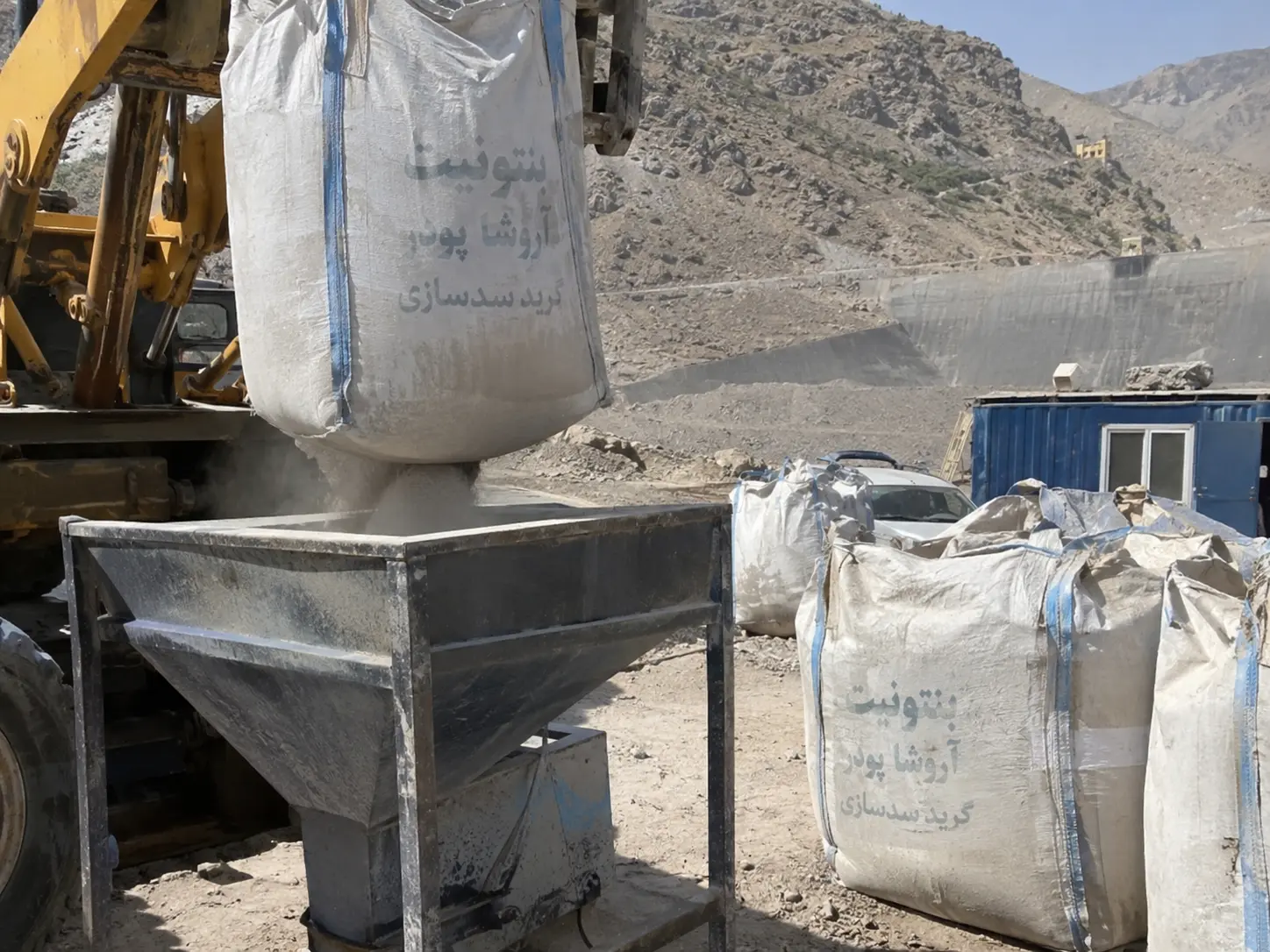

گام اول — شناسایی زمین: لایه‌بندی پی، عمق آب زیرزمینی، ضخامت رسوبات نفوذپذیر، تراز سنگ بستر و مسیرهای محتمل نشت تعیین میشود. عمق و امتداد دیوار فقط بر همین مبنا مشخص میشود، نه با یک عدد ثابت کاتالوگی. گام دوم — تهیه دوغاب: بنتونیت با آب مخلوط میشود و زمان کافی برای آبگیری کامل (hydration) دریافت میکند. چگالی، ویسکوزیته، افت آب (Filtrate Loss) و pH دوغاب پیش از ورود به ترانشه کنترل میشود. استاندارد USBR غلظت متداول اولیه را حدود ۵ درصد وزنی بنتونیت خشک نسبت به آب ذکر میکند.

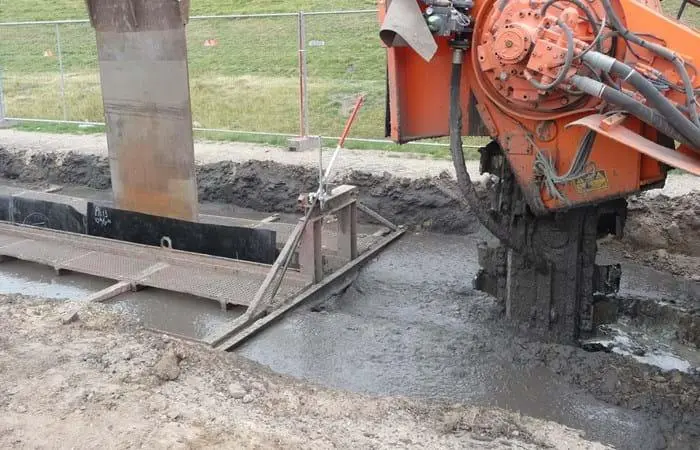

گام سوم — حفاری ترانشه: حفاری با بیل کلمشل یا هیدروکاتر انجام میشود و سطح دوغاب همواره بالای تراز آب زیرزمینی نگه داشته میشود تا فشار هیدرواستاتیک لازم برای پایداری دیواره تأمین شود. گام چهارم — فیلترکیک و کنترل کف: لایه بنتونیتی روی دیواره شکل میگیرد؛ کف ترانشه از نظر رسیدن به لایه هدف و تمیزی بررسی میشود. گام پنجم — دیوار دائمی: در روش خاک ـ بنتونیت، مخلوط مهندسی‌شده خاک و دوغاب بنتونیت به‌صورت پیوسته جایگزین دوغاب حفاری میشود؛ در روش سیمان ـ بنتونیت، مخلوط سیمان و بنتونیت در ترانشه باقی می‌ماند و درجا سخت میشود.
دیوار باید تا چه عمقی برود؟
در طراحی دیوار آببند، سه پارامتر تعیین‌کننده است: عمق، پیوستگی، و اتصال به لایه کم‌نفوذ. اگر هدف قطع کامل مسیر تراوش است، دیوار باید وارد لایه نسبتاً نفوذناپذیر زیرین شود و در آن مهار شود. اما همه دیوارها قرار نیست جریان را کاملاً قطع کنند؛ برخی فقط برای طولانی‌تر کردن مسیر تراوش و کاهش گرادیان هیدرولیکی طراحی می‌شوند. عمق نهایی باید با تحلیل تراوش و ارزیابی خطر تعیین شود — نه با یک ضخامت استاندارد برای همه سدها.
۴. مقایسه سیستم‌های بنتونیتی: SB، CB، SCB و بتن پلاستیک
چهار سیستم اصلی دیوار آببند بر پایه بنتونیت وجود دارد: خاک ـ بنتونیت (SB) با نفوذپذیری کمترین، سیمان ـ بنتونیت (CB) با مقاومت بیشتر، خاک ـ سیمان ـ بنتونیت (SCB) با تعادل بین این دو، و بتن پلاستیک برای دیوارهای عمیق با نیاز به شکلپذیری کنترل‌شده. تفاوت این سیستم‌ها در جدول زیر خلاصه شده است:
| سیستم | ترکیب و سازوکار | کاربرد اصلی | ملاحظه فنی |
|---|---|---|---|
| خاک ـ بنتونیت (SB) | خاک انتخاب‌شده + دوغاب بنتونیت + آب | دیوار کم‌نفوذ برای کنترل تراوش | کمترین نفوذپذیری؛ مقاومت برشی محدود — در تحلیل پایداری USACE محافظه‌کارانه صفر فرض میشود |
| سیمان ـ بنتونیت (CB) | سیمان + بنتونیت + آب (۳ تا ۶ درصد بنتونیت) | دیوار آببند سخت‌شونده درجا | مقاومت بیشتر از SB؛ باید احتمال ترک‌خوردگی و سازگاری تغییرشکل با خاک اطراف کنترل شود |
| خاک ـ سیمان ـ بنتونیت (SCB) | خاک + سیمان + بنتونیت + آب | ترمیم تراوش در شرایط نیازمند مقاومت بالاتر | خواص به نسبت اجزا و یکنواختی اختلاط وابسته است — نمونه اجرایی سد Da Si ویتنام (۲۰۲۶) |
| بتن پلاستیک | بتن با طرح اختلاط ویژه + بنتونیت | دیوارهای عمیق و سازه‌ای با شکلپذیری بالا | نیازمند طراحی اختصاصی مقاومت، مدول الاستیسیته و نفوذپذیری — نمونه ایرانی: سد کرخه |
انتخاب بین این سیستم‌ها پاسخ یکسانی ندارد: وقتی هدف اصلی فقط کمترین نفوذپذیری با مصالح خاکی است، SB انتخاب اول است؛ وقتی دیوار باید سخت شود یا شرایط اجرا جایگزینی مخلوط را دشوار میکند، CB مطرح است؛ و برای دیوارهای بسیار عمیق روی پی‌های آبرفتی ضخیم — مانند سد کرخه — بتن پلاستیک به دلیل شکلپذیری بالا و سازگاری با نشست پی انتخاب میشود. برای آشنایی با نقش بنتونیت در مخلوط‌های سیمانی، مقاله بنتونیت در بتن جزئیات طرح اختلاط را بررسی کرده است.
شواهد علمی: رفتار مکانیکی بتن پلاستیک حاوی بنتونیت
پژوهش Zhang و همکاران (۲۰۱۳) نشان داد که افزایش نسبت آب به مواد چسباننده و دوز بنتونیت، مقاومت فشاری و مدول الاستیسیته بتن پلاستیک را کاهش می‌دهد اما شکلپذیری آن را افزایش می‌دهد — دقیقاً همان ویژگی‌ای که برای دیوارهای آببند در معرض نشست پی مطلوب است. گزارش جامع KIT آلمان (۲۰۱۸) نیز بتن پلاستیک را «بتنی کم‌مقاومت، کم‌سختی و نفوذناپذیر با ظرفیت تغییرشکل بالا» تعریف میکند و مقادیر مرجع طراحی برای آن ارائه داده است.
۵. اعداد فنی: بنتونیت نفوذپذیری را تا چه حد کاهش می‌دهد؟
طبق استاندارد USBR (فصل ۱۶، ۲۰۱۴)، دیوار خاک ـ بنتونیت به هدایت هیدرولیکی ۱۰⁻⁸ تا ۱۰⁻⁶ سانتی‌متر بر ثانیه، دیوار سیمان ـ بنتونیت به ۱۰⁻⁶ تا ۱۰⁻⁵ و بتن پلاستیک به ۱۰⁻⁹ تا ۱۰⁻⁷ سانتی‌متر بر ثانیه می‌رسد. این اعداد سیستم‌های بنتونیتی را در رده کم‌نفوذترین مصالح رایج مهندسی ژئوتکنیک قرار می‌دهد:
| نوع دیوار آببند | هدایت هیدرولیکی (k) گزارش‌شده | منبع مرجع |
|---|---|---|
| خاک ـ بنتونیت (SB) | ۱۰⁻⁸ تا ۱۰⁻⁶ cm/s (مقادیر کمتر نیز گزارش شده) | USBR Design Standard No. 13, Ch. 16 |
| سیمان ـ بنتونیت (CB) | ۱۰⁻⁶ تا ۱۰⁻⁵ cm/s | USBR Design Standard No. 13, Ch. 16 |
| بتن پلاستیک | ۱۰⁻⁹ تا ۱۰⁻⁷ cm/s | USBR Design Standard No. 13, Ch. 16 |
| خاک طبیعی ماسه‌ای پی (بدون درمان) | ۱۰⁻² تا ۱۰⁻⁴ cm/s | مرجع مقایسه‌ای مهندسی ژئوتکنیک |
احتیاط مهندسی در خواندن اعداد: این بازه‌ها اهداف تضمین‌شده طراحی نیستند. پژوهش Britton، Filz و Herring (ASCE، ۲۰۰۴) نشان داد روش نمونه‌برداری روی عدد نفوذپذیری اندازه‌گیری‌شده اثر می‌گذارد: نمونه‌های دست‌خورده و بازآرایی‌شده گاه نفوذپذیری کمتری از ساختار واقعی دیوار نشان می‌دهند. عدد آزمایشگاهی بدون توجه به کیفیت اجرا و پیوستگی واقعی دیوار، معیار قطعی عملکرد نیست.
درصد بنتونیت در مخلوط چقدر است؟
دو عدد را نباید با هم اشتباه گرفت: غلظت بنتونیت در دوغاب حفاری طبق USBR حدود ۵ درصد وزنی نسبت به آب است (در مخلوط‌های CB محدوده ۳ تا ۶ درصد گزارش شده). اما درصد بنتونیت در مخلوط نهایی دیوار تابع دانهبندی خاک، رطوبت و طرح اختلاط است و با غلظت دوغاب یکی نیست. هیچ «نسخه واحد درصدی» برای همه سدها وجود ندارد؛ طراحی مخلوط و آزمایش نفوذپذیری روی مصالح واقعی پروژه الزامی است.
۶. بنتونیت کدام مشکلات سد را حل میکند؟
دیوارهای آببند بنتونیتی چهار مشکل اصلی را هدف می‌گیرند: کاهش تراوش از زیر پی، کنترل فشار آب منفذی و فشار بالابرنده، کاهش خطر فرسایش داخلی و پایپینگ، و ترمیم سدهای موجود حتی در حین بهره‌برداری از مخزن. جزئیات هر مورد:
۶-۱. کاهش تراوش از زیر پی
وقتی پی سد روی رسوبات آبرفتی نفوذپذیر قرار دارد، آب مخزن از زیر پی عبور میکند و باعث هدررفت آب و بالارفتن فشارهای منفذی میشود. دیوار آببند بنتونیتی مسیر جریان را قطع یا طولانی میکند. در سد A.V. Watkins در ایالت یوتا، نصب دیوار بنتونیتی در پی معیوب طبق گزارش رسمی Bureau of Reclamation به بهبود شرایط تراوش و پایداری سازه کمک کرد.
۶-۲. کنترل فشار بالابرنده و فرسایش داخلی (Piping)
تراوش کنترل‌نشده فشار آب منفذی و فشار بالابرنده زیر سازه را افزایش می‌دهد و در بدترین حالت، جریان آب ذرات خاک را شسته و کانال‌های فرسایشی (پایپینگ) می‌سازد — یکی از اصلی‌ترین علل شکست سدهای خاکی. دیوار آببند در کنار فیلترها و زهکشها، گرادیان هیدرولیکی را مدیریت میکند. مرور علمی ۲۰۲۵ در Arabian Journal for Science and Engineering بر ترکیب چندلایه عناصر کنترل تراوش و پایش مستمر تأکید دارد.
۶-۳. ترمیم سدهای موجود
دیوارهای آببند بنتونیتی فقط برای سدهای نو نیستند. گزارش تجربه Bureau of Reclamation (۲۰۱۱) چندین پروژه ترمیم تراوش سدهای بهره‌برداری‌شده با دیوار آببند را مستند کرده است. اجرای این دیوارها حتی با مخزن نیمه‌پر نیز ممکن است، اما ارزیابی خطر اجرایی در این شرایط اهمیت ویژه دارد.
برداشت نادرست رایج: «بنتونیت جلوی نشت سد را کاملاً میگیرد.» خیر. آب میتواند از اطراف و انتهای دیوار، درزهای اجرایی یا محل اتصال به سازه‌های مجاور عبور کند و حتی گرادیان هیدرولیکی در این نقاط افزایش یابد. دیوار آببند باید در کنار فیلتر، زهکش و ابزار پایش طراحی شود.
۷. بنتونیت در هسته رسی سد و بدنه خاکریز
بنتونیت میتواند به‌عنوان افزودنی اصلاح‌کننده در خاک هسته رسی سد یا لایه‌های کم‌نفوذ مخازن به کار رود، اما بنتونیت خالص به‌طور خودکار جایگزین خاک هسته نیست؛ هسته سد علاوه بر نفوذپذیری پایین باید تراکم‌پذیری، مقاومت برشی، سازگاری تغییرشکل و رفتار مناسب در چرخه‌های تر و خشک داشته باشد.
پژوهش ۲۰۲۵ در مجله International Journal of GEOMATE دقیقاً همین کاربرد را در مخازن بررسی کرده است: افزودن بنتونیت به خاک پایه، نفوذناپذیری لایه آببند مخزن را بهبود داد و مشخص شد این بهبود با قدرت تورم بنتونیت، درصد افزودن و چگالی مخلوط همبستگی دارد. در این پروژه دو روش اجرایی «دیوار آببند قائم» و «لایه نازک پله‌ای» به کار رفت و پایش با چاه‌های مشاهده‌ای پایین‌دست انجام شد.
از منظر تأمین مصالح، این دو بازار را باید جدا دید: بنتونیت مخصوص دوغاب ترانشه و دیوار آببند و بنتونیت افزودنی برای اصلاح خاک هسته — هر کدام مشخصات و معیار پذیرش متفاوتی دارند. برای اطلاع از گریدهای قابل عرضه، به صفحه محصولات بنتونیت آروشا پودر مراجعه کنید.
۸. بنتونیت در گروت‌ریزی، گمانه‌ها و عملیات ترمیمی
طبق دستورالعمل FERC، بنتونیت در سه کاربرد گمانه‌محور در سدهای خاکی مجاز است: گروت بنتونیتی با ۲۰ تا ۳۰ درصد جامدات برای آب‌بندی گمانه‌ها، افزودن حدود ۳ درصد بنتونیت به گروت سیمانی برای بهبود پمپ‌پذیری و کاهش ترک، و آب‌بندی اطراف تجهیزات پایش مانند پیزومترها. این کاربرد را نباید با تمام روش‌های تزریق پرده آببند در پی سنگی یکی دانست.
۸-۱. گروت بنتونیتی با جامدات بالا
برای تکمیل گمانه‌های اکتشافی و ابزاردقیق در بدنه و پی سدهای خاکی، FERC تزریق کنترل‌شده گروت بنتونیتی با درصد جامدات حدود ۲۰ تا ۳۰ درصد از طریق لوله ترمی را روشی قابل قبول می‌داند. بنتونیت پس از تزریق متورم شده و گمانه را آببند میکند.
۸-۲. بنتونیت به‌عنوان افزودنی گروت سیمانی
در برخی مخلوط‌های گروت سیمانی، افزودن تا حدود ۳ درصد بنتونیت پودری بر مبنای وزن خشک سیمان، قابلیت پمپاژ را بهبود می‌دهد و جمع‌شدگی و ترک‌خوردگی پس از گیرش را کاهش می‌دهد. با این حال، بنتونیت جایگزین عمومی گروت سیمان در تزریق شکستگی‌های سنگ پی نیست؛ انتخاب مصالح تزریق به عرض درزه‌ها، فشار تزریق و هدف عملیات بستگی دارد.
۸-۳. آب‌بندی گمانه‌های ابزار دقیق
بنتونیت به شکل گلوله یا گرانول در اطراف لوله پیزومترها و سایر تجهیزات پایش قرار میگیرد تا از انتقال آب ناخواسته در امتداد گمانه جلوگیری شود. این کاربرد کوچک اما حیاتی است: یک گمانه ابزاردقیق بدون آب‌بندی صحیح میتواند خود به مسیر تراوش تبدیل شود.
۹. محدودیت‌ها و ریسک‌های فنی که باید بدانید
شش عامل اصلی میتواند کارایی دیوار آببند بنتونیتی را کاهش دهد: لایه‌های درشت‌دانه و حفره‌دار، سنگ بستر درزه‌دار یا کارستی، آب با شیمی نامناسب، دانهبندی نامناسب خاک پشت‌بند، قطع‌شدن پیوستگی دیوار، و خشک‌شدن و ترک‌خوردگی بخش بالایی دیوار. جدول زیر پیامد و اقدام مهندسی هر یک را نشان می‌دهد:
| عامل خطر | پیامد احتمالی | اقدام مهندسی |
|---|---|---|
| شن و قلوه‌سنگ درشت، بولدر و حفره‌های بزرگ | اتلاف شدید دوغاب و دشواری تشکیل دیوار پیوسته | شناسایی زمین، آزمایش اجرایی، در صورت نیاز تزریق مقدماتی |
| سنگ بستر درزه‌دار یا نواحی کارستی | ورود دوغاب به حفره‌ها و از دست رفتن کنترل حفاری | مطالعات زمین‌شناسی دقیق و طراحی اختصاصی |
| آب با ترکیب شیمیایی نامناسب | تغییر تورم، رئولوژی و نفوذپذیری بنتونیت | آزمون سازگاری آب واقعی پروژه با بنتونیت واقعی |
| دانهبندی نامناسب خاک پشت‌بند | افزایش نفوذپذیری یا خطر فرسایش داخلی | طراحی دانهبندی و کنترل سازگاری فیلتر |
| قطع پیوستگی دیوار یا اتصال معیوب | عبور متمرکز آب از درزها و مرزها | کنترل هندسه، اتصالات و پایش اجرا |
| خشک‌شدن و ترک بخش بالایی دیوار SB | مسیر نشت در محل اتصال به هسته | حفاظت سطح و اجرای صحیح لایه انتقالی |
محدودیت مهم: مقاومت مکانیکی
دیوار خاک ـ بنتونیت یک المان سازه‌ای باربر نیست؛ راهنمای USACE مقاومت برشی آن را در تحلیل‌های پایداری محافظه‌کارانه صفر در نظر میگیرد. در مقابل، سیمان ـ بنتونیت مقاومت بیشتری دارد اما سختی بیش از حد، سازگاری تغییرشکلی با خاک اطراف را کم و احتمال ترک را زیاد میکند. پژوهش ۲۰۱۹ روی مصالح CB نشان داد ترک‌هایی در کرنش‌های ۰٫۶ تا ۱٫۴ درصد میتواند روی هدایت هیدرولیکی دیوار اثر بگذارد. بنابراین «نفوذپذیری کمتر» بهتنهایی معیار انتخاب بهترین مخلوط نیست.
۱۰. مشخصات فنی بنتونیت مخصوص سدسازی و کنترل کیفیت
بنتونیت مناسب سدسازی باید سدیمی با شاخص تورم حداقل ۲۴ میلیلیتر بر ۲ گرم (ASTM D5890)، رطوبت پایین، دانهبندی کنترل‌شده و مهم‌تر از همه، پایداری مشخصات بین محمولهها باشد. در پروژه‌های سدسازی، ارائه یک برگه مشخصات عمومی کافی نیست؛ عملکرد باید در مخلوط و شرایط واقعی پروژه ارزیابی شود.
| پارامتر کنترل کیفیت | مقدار / معیار مرجع | روش آزمون |
|---|---|---|
| شاخص تورم (Swell Index) | ≥ ۲۴ mL/2g (گرید عمرانی/GCL) | ASTM D5890 |
| ظرفیت تبادل کاتیونی (CEC) | ۸۰ تا ۱۵۰ meq/100g (سدیمی) | ASTM C837 |
| غلظت دوغاب حفاری | حدود ۵٪ وزنی بنتونیت خشک نسبت به آب | USBR DS-13 Ch. 16 |
| افت آب دوغاب (Filtrate Loss) | مطابق مشخصات فنی پروژه | API 13B |
| دانهبندی | مش ۱۰۰ تا ۲۰۰ (بسته به طرح اختلاط) | آنالیز دانهبندی |
| هدایت هیدرولیکی مخلوط نهایی | مطابق هدف طراحی (مثلاً ۱۰⁻⁷ cm/s) | آزمون نفوذپذیری آزمایشگاهی |
چک‌لیست کنترل کیفیت در پروژه شامل پنج سطح است: ارزیابی بنتونیت خام (گرید، خلوص مونتموریلونیت، تغییرپذیری محمولهها)، آزمون دوغاب (چگالی، ویسکوزیته، افت آب، pH)، طراحی مخلوط خاک ـ بنتونیت (دانهبندی، رطوبت، تراکم‌پذیری، هدایت هیدرولیکی)، کنترل اجرا (عمق، قائم‌بودن، سطح دوغاب، پیوستگی) و ارزیابی عملکرد در محل (قرائت پیزومترها و اندازه‌گیری تراوش پس از آبگیری مخزن). آروشا پودر برای گریدهای بنتونیت خود برگه آنالیز و COA ارائه میکند؛ نمونه‌ای از رویکرد مستندسازی کیفیت را در صفحه بنتونیت حفاری استاندارد API 13A می‌بینید که همان رویکرد آزمایش‌محور در تأمین بنتونیت سدسازی نیز اعمال میشود. برای استعلام موجودی و قیمت نیز می‌توانید صفحه قیمت بنتونیت را بررسی کنید.
پیشنهاد خرید هوشمندانه: هنگام خرید بنتونیت مخصوص سدسازی، به‌جای تکیه بر ادعاهای عمومی درباره «آب‌بندی»، سه سند بخواهید: نتایج آزمون تورم ASTM D5890، آنالیز شیمیایی XRF (سهم Na₂O بر CaO نوع سدیمی را تأیید میکند) و نتایج آزمون سازگاری با آب پروژه شما. این سه سند، تفاوت یک تأمین‌کننده حرفه‌ای با یک فروشنده عمومی است.
۱۱. نمونه‌های واقعی اجرا: از کرخه تا تادمی
بزرگترین دیوار آببند بتن پلاستیک جهان با مساحت حدود ۱۵۰ هزار مترمربع در سد کرخه ایران اجرا شده است؛ در ژاپن، نخستین دیوار آببند بتن بنتونیتی سد خاکریز در سد تادمی ساخته شد؛ و در آمریکا، سدهای A.V. Watkins، Bradbury و Keechelus از نمونه‌های مستند دیوار خاک ـ بنتونیت هستند.
سد کرخه — بزرگترین دیوار آببند بتن پلاستیک جهان
دیوار آببند سد کرخه با مساحت حدود ۱۵۰ هزار مترمربع، بزرگترین دیوار بتن پلاستیک ساخته‌شده در جهان است. طراحی آن بر پایه تحلیل تراوش و رفتار مصالح انجام شد و با رویکرد «طراحی همراه با اجرا» (design as you go) در طول ساخت اصلاح شد. مطالعه سه‌بعدی تراوش و پایش واقعی این دیوار (۲۰۰۹) و گزارش اجرای دیوار سیمان/بنتونیت آن (۲۰۱۹) نشان داد بتن پلاستیک حاوی بنتونیت به دلیل شکلپذیری بالا، با نشست پی آبرفتی سازگار مانده و آب‌بندی مؤثر ایجاد کرده است.
سد تادمی ژاپن — نخستین دیوار بتن بنتونیتی سد خاکریز ژاپن
در سد تادمی (Tadami) که روی بستر شنی ـ سنگریزه‌ای ساخته شد، برای اولین بار در ژاپن از دیوار خاکی پیوسته (diaphragm wall) با پرکننده بتن حاوی بنتونیت به‌عنوان دیوار آببند پی استفاده شد. مقاله ۱۹۸۹ ژورنال بتن ژاپن (مؤسسه بتن ژاپن) طراحی و اجرای این دیوار را تشریح میکند: بتن بنتونیتی به دلیل ترکیب آب‌بندی، دوام و شکلپذیری، مصالح مناسبی برای دیوار آببند زیرزمینی شناخته شد.
نمونه‌های آمریکایی و ترمیمی
گزارش Bureau of Reclamation (۲۰۱۱) تجربه دیوارهای آببند در چندین سد را بررسی کرده است: در سد A.V. Watkins (یوتا) نصب دیوار بنتونیتی در پی معیوب به بهبود تراوش و پایداری کمک کرد؛ سد Bradbury (کالیفرنیا) از نمونه‌های دیوار خاک ـ بنتونیت با تجهیزات اختلاط دوغاب است؛ و در سد Keechelus (واشینگتن) برای رسیدن به خواص هدف، از خاک قرضه مناسب در کنار مصالح حفاری استفاده شد. در سد Da Si ویتنام (۲۰۲۶) نیز دیوار خاک ـ سیمان ـ بنتونیت برای ترمیم تراوش متمرکز در تماس کانال با بدنه سد اجرا و در محل راستی‌آزمایی شد.
درس تجربه‌های اجرایی: بسیاری از دیوارهای آببند بررسی‌شده به کاهش تراوش کمک کرده‌اند؛ اما عیوب اتصال، ترک‌ها و شرایط نامناسب سنگ بستر میتواند کارایی را کاهش دهد. موفقیت به کیفیت طراحی کل سیستم و اجرا بستگی دارد، نه فقط نوع ماده اولیه.
۱۲. منابع علمی و استانداردهای مرجع
این مقاله بر پایه استانداردهای رسمی، گزارش‌های دولتی و مقالات داوری‌شده انگلیسی، ژاپنی و چینی تدوین شده است. مهم‌ترین منابع:
| منبع | سال | موضوع |
|---|---|---|
| U.S. Bureau of Reclamation — Design Standard No. 13, Chapter 16: Cutoff Walls | ۲۰۱۴ | مرجع اصلی طراحی دیوارهای آببند SB/CB/بتن پلاستیک، اعداد نفوذپذیری و کنترل کیفیت |
| USACE — EM 1110-2-1901: Seepage Analysis and Control for Dams | ۱۹۸۶/۱۹۹۳ | اصول تحلیل و کنترل تراوش در سدها |
| FERC — Guidelines for Drilling in and Near Embankment Dams | ۲۰۱۶ | گروت بنتونیتی، تکمیل گمانه‌ها و خطرات حفاری |
| Bureau of Reclamation — Seepage Barrier Experience (MERL 2011-42) | ۲۰۱۱ | عملکرد واقعی دیوارهای آببند اجراشده |
| Britton, Filz & Herring — Journal of Geotechnical and Geoenvironmental Engineering (ASCE) | ۲۰۰۴ | اندازه‌گیری هدایت هیدرولیکی پشت‌بند خاک ـ بنتونیت |
| Jadda & Bag — Engineering Geology | ۲۰۲۰ | اثر شیمی محلول بر تورم و هدایت هیدرولیکی بنتونیت |
| El-Molla & Kilit — Arabian Journal for Science and Engineering | ۲۰۲۵ | مرور جامع کنترل، تشخیص و درمان تراوش سدهای خاکی |
| Japan Concrete Institute — طراحی و اجرای دیوار بتن بنتونیتی (سد تادمی) | ۱۹۸۹ | نخستین دیوار آببند بتن بنتونیتی سد خاکریز در ژاپن |
| Zhang, Guan & Li — Research Journal of Applied Sciences | ۲۰۱۳ | خواص مکانیکی بتن پلاستیک حاوی بنتونیت (پژوهش چینی) |
| International Journal of GEOMATE — لایه‌های آببند خاک ـ بنتونیت در مخازن | ۲۰۲۵ | همبستگی تورم بنتونیت، درصد افزودن و چگالی با نفوذناپذیری |
| Karkheh Dam Cutoff Wall Analysis and Design + پایش سه‌بعدی | ۲۰۰۴–۲۰۱۹ | بزرگترین دیوار بتن پلاستیک جهان در ایران |
۱۳. نتیجه‌گیری: چکیده تصمیم خرید بنتونیت سدسازی
ارزش بنتونیت در سدسازی از توان آن در ساخت سیستم‌های کم‌نفوذ، پایدارسازی حفاری و تولید مخلوط‌های مهندسی‌شده ناشی میشود؛ اما کیفیت فنی یک محموله را نه ظاهر و قیمت، بلکه سه سند تعیین میکند: آزمون تورم ASTM D5890، آنالیز XRF تأییدکننده نوع سدیمی، و آزمون سازگاری با آب پروژه.
برای تأمین بنتونیت مخصوص سدسازی، چهار پرسش را از تأمین‌کننده بپرسید: آیا گرید پیشنهادی برای دوغاب ترانشه یا مخلوط نهایی مناسب است؟ رفتار آن در آب واقعی پروژه چگونه است؟ آیا مخلوط نهایی به هدایت هیدرولیکی هدف می‌رسد؟ و آیا مشخصات در محموله‌های متوالی پایدار می‌ماند؟ آروشا پودر با آزمایشگاه کنترل کیفیت مجهز، امکان ارائه برگه آنالیز و هماهنگی آزمون‌های سازگاری برای پروژه‌های سدسازی را دارد. برای شروع، از صفحه محصولات بنتونیت دیدن کنید.
